绝缘体电阻率——概念、量级、影响因素与测量方法

北京中科微纳精密仪器有限公司

  绝缘体电阻率是衡量材料绝缘性能的核心电学参数，其数值直接反映材料在电场作用下限制泄漏电流的能力，广泛应用于电缆、电机、变压器、电子封装、PCB 基材等绝缘材料的选型与质量检验。本文从概念辨析、材料量级、测量方法与影响因素几个方面，对绝缘体电阻率作系统梳理。

一、什么是电阻率

  电阻（符号 R）描述的是“某一具体导体或物体”阻碍电流通过的能力，其大小与物体的形状、尺寸直接相关；电阻率（resistivity，符号 ρ）描述的是“材料本身”的固有属性，它排除了尺寸因素的影响，只反映材料阻碍电流的本质能力。

  对于长度为 L、截面积为 S 的均匀材料，其电阻 R 与电阻率 ρ 满足 R = ρ·L/S，即 ρ = R·S/L。电阻率的国际单位制单位为欧·米（Ω·m），工程上也常用欧·厘米（Ω·cm），二者关系为 1 Ω·m = 100 Ω·cm。

如图 1 所示，同一材料在长度增加、截面积减小时电阻随之增大，但电阻率保持不变，可见电阻率只由材料本性决定。

图1  电阻率的概念：材料固有属性，ρ = R·S/L

二、什么是绝缘体及绝缘体电阻率

  按电阻率高低，材料大致可分为导体、半导体和绝缘体三类，如表 1 所示。三者之间并无严格的物理界限，表中数值为工程上惯用的约定范围。

表1  材料按电阻率划分导电能力（分界值为工程惯用约定）

  绝缘体电阻率指绝缘材料在单位长度、单位截面积下所呈现的电阻，是定量表征其“阻碍电流、保持绝缘”能力强弱的定量指标。在相同的几何尺寸与试验条件下，电阻率越高，泄漏电流越小，绝缘性能越好。

（一）绝缘电阻与电阻率的关系

  绝缘电阻（insulation resistance，符号 Ri）是绝缘结构的“电阻”读数，单位是欧姆（Ω），其数值同时取决于材料的电阻率和绝缘件的几何尺寸、厚度与电极面积，因此两台同型号设备测得的绝缘电阻通常不会相同。电阻率则是与尺寸无关的材料常数，单位是 Ω·m，可以直接用于不同材料、不同厚度制品之间的比较。

  二者通过几何因子相互换算：当体积电阻 R_v、试样厚度 t 与主电极有效面积 A 已知时，ρ_v = R_v·A/t。换言之，绝缘电阻是“产品的指标”，电阻率是“材料的指标”，工程验收与来料检验中需区分二者，不能直接混用。

  常用单位换算关系为：1 Ω·m = 100 Ω·cm = 10⁶ Ω·mm²/m；绝缘电阻侧则常用 1 MΩ = 10⁶ Ω，1 GΩ = 10⁹ Ω，1 TΩ = 10¹² Ω。

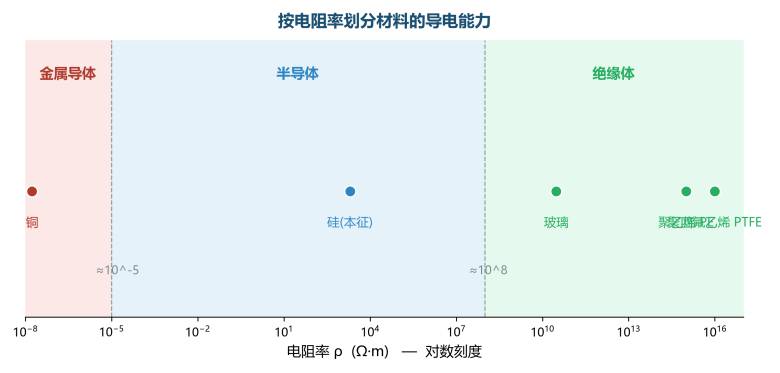

  图 2 给出了按电阻率划分材料导电能力的标尺，可用于快速判断某一材料大致处于哪一区间。需要说明的是，各类别之间并无严格界线，上述分界值只是工程上的惯用约定，不同标准给出的分界范围也可能略有差异。

图2  按电阻率划分材料导电能力（对数刻度）

图2  按电阻率划分材料导电能力（对数刻度）

三、常见绝缘材料的电阻率量级

  不同绝缘材料的电阻率可相差多个数量级，从 10¹¹ Ω·m 量级的玻璃到 10¹⁶ Ω·m 量级的聚四氟乙烯。表 2 列出常见绝缘材料的体积电阻率典型量级。

表2  常见绝缘材料的体积电阻率典型量级

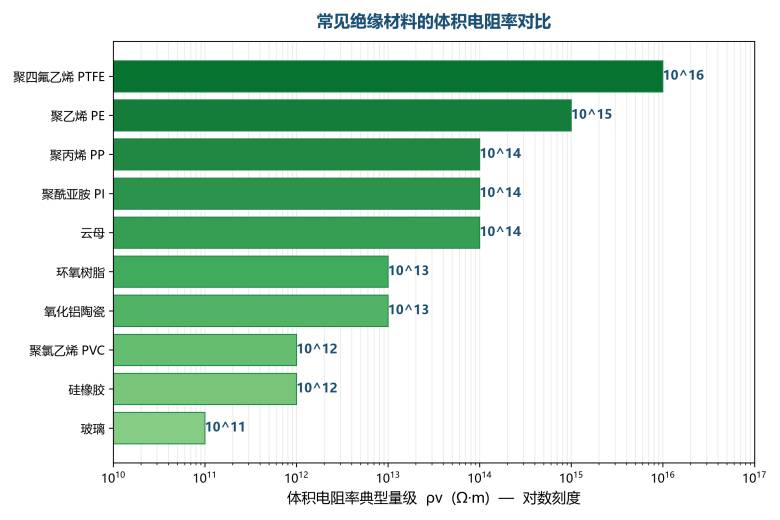

  图 3 以条形图直观对比各材料的量级差异。需要强调：表中给出的是典型量级范围，同一材料的电阻率会随配方、温度、湿度、施加电压与测试时间而显著变化，实际选用或验收时应以按现行标准测得的实测值为准。

四、绝缘体电阻率的测量方法

（一）体积电阻率与表面电阻率

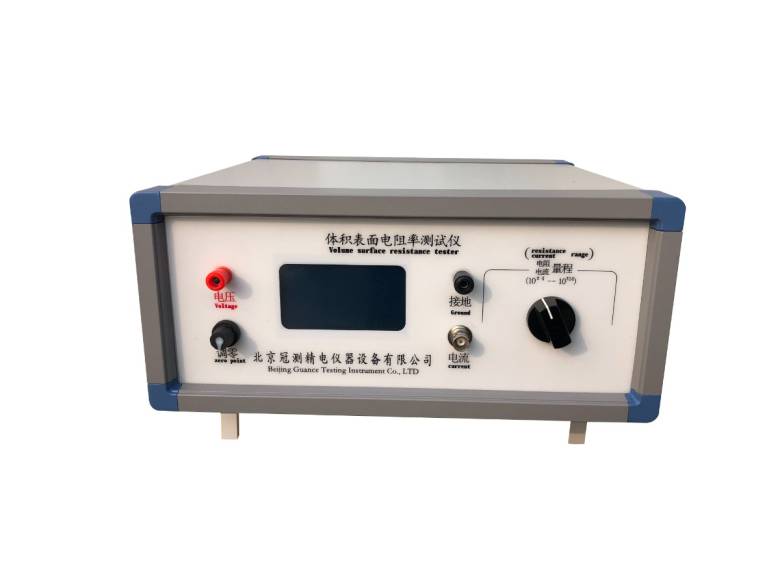

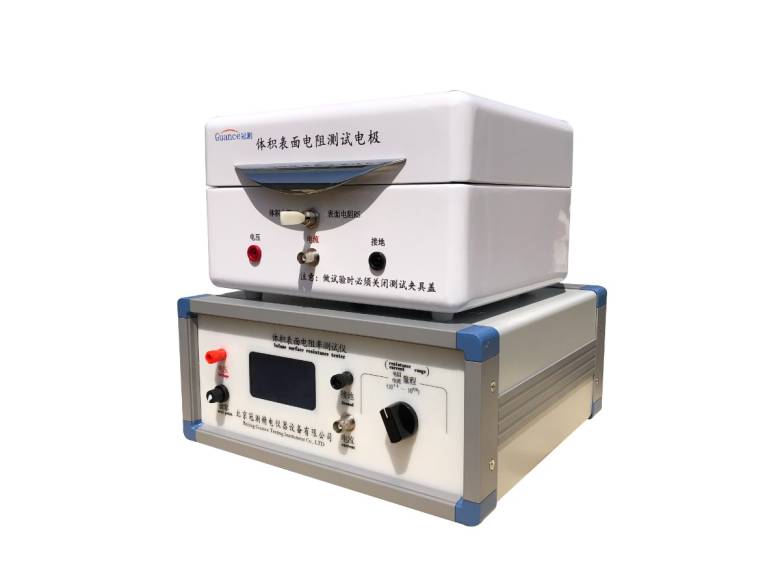

  绝缘体电阻率分为体积电阻率 ρv 与表面电阻率 ρs 两类：体积电阻率反映电流垂直穿过材料本体时的绝缘性能，表面电阻率反映电流沿材料表面流动时的绝缘性能。二者的电流路径不同，需要用不同的电极结构分别测量，通常采用三电极系统（主电极、保护电极、环电极）配合高阻计或静电计，施加直流电压、测量微弱电流后按电极几何尺寸计算得出。

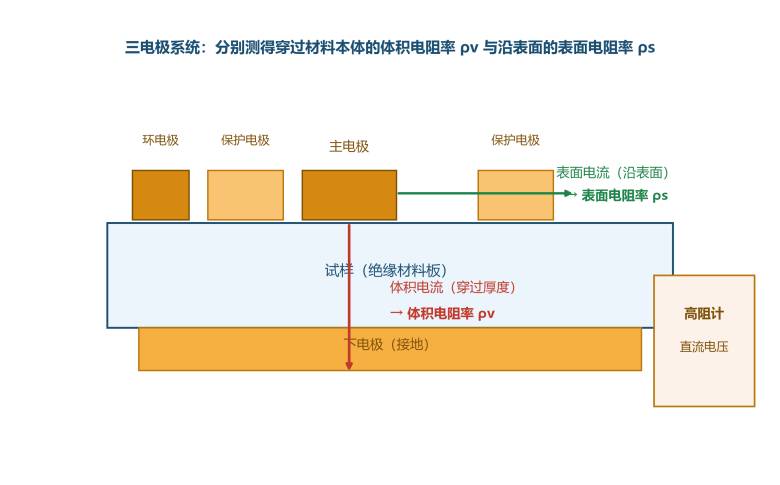

  三电极系统的接线思路是：主电极接高阻计的输入端，保护电极接地以旁路表面电流，下电极（测量电极）接电源侧。体积电流自主电极垂直穿过试样到达下电极，据此得到体积电阻率 ρv；表面电流自主电极沿试样表面流到环电极，据此得到表面电阻率 ρs。保护电极的作用是隔断两条电流路径，使两项测量互不干扰。

  计算式为：ρ_v = R_v·A/t，其中 R_v 为测得的体积电阻，A 为主电极的有效面积，t 为试样厚度；ρ_s = R_s·p/g，其中 R_s 为测得的表面电阻，p 为环电极的内周长，g 为主电极与环电极之间的间隙宽度。计算时需将长度单位统一为米，例如电极直径为 50 mm 时代入 0.05 m。

图4  三电极系统测量体积电阻率与表面电阻率原理

（二）测量条件与注意事项

  绝缘电阻与电阻率均对测量条件敏感，为使结果具有可比性，需注意以下几点。

一是试样预处理。测试前应将试样表面清洁、干燥，去除油污、指纹与粉尘，并按标准要求在规定的温度、相对湿度下调节一定时间。

  二是电化时间。绝缘材料在直流电压下存在吸收电流，读数会随时间推移而变化，需等到电流趋于稳定后再读取。标准通常以加压 1 min 的读数为准，对吸收过程较慢的材料可适当延长，报告中应注明电化时间。

  三是施加电压。试验电压一般按试样厚度与产品规范选取，电压过高可能引入非线性效应甚至造成损伤，同一组对比试验应保持电压一致。

  四是仪器与屏蔽。绝缘电阻常在 10¹² Ω 以上，需选用量程足够的高阻计或静电计，并做好屏蔽与接地，以抑制表面泄漏、空间干扰与残余电流带来的误差。

  五是环境记录。温度、湿度、试样厚度、电极尺寸、电化时间等参数应随结果一并记录，未注明条件的电阻率数据难以复现，也不便于横向比较。

  绝缘电阻与电阻率测量应依据现行有效标准执行，常用参考标准见表 3。

表3  绝缘体电阻率测量常用参考标准

  需要特别提醒：原国家标准 GB/T 1410-2006《固体绝缘材料体积电阻率和表面电阻率试验方法》已废止，相关测试现按 GB/T 31838 系列执行。上表中，第 2 部分对应体积电阻率，第 3 部分对应表面电阻率，第 4 部分对应绝缘电阻，选用标准时不要相互混用。以上标准编号与状态依据全国标准信息公共服务平台公示信息核对，标准可能修订，检测前请确认最新有效版本。

五、影响绝缘体电阻率的主要因素

（一）温度

  绝大多数绝缘材料的电阻率随温度升高而明显下降，且多呈指数式变化。温度升高使载流子数量增加、分子链段运动加剧，泄漏电流随之增大，绝缘性能变差，因此高温环境下选材需留出足够裕度。

（二）湿度与水分

  材料表面吸附水分或形成水膜时，表面电阻率可能下降数个数量级；体积电阻率也会因材料吸湿而降低。因此绝缘电阻测试通常要求在规定的温湿度条件下进行，试样在测试前需做好干燥或状态调节。

（三）杂质与填料

  导电性杂质、离子性污染、金属微粒以及部分吸湿性填料都会显著降低电阻率。原料纯度、加工过程中的污染控制和配方设计，都是影响最终绝缘性能的重要环节。

（四）电场强度与时间

  施加较高直流电压时，电荷注入与极化过程会使电流随时间变化，需经过一定的电化时间后读数才趋于稳定；过高的场强还可能引起泄漏电流增大，甚至造成不可逆损伤。

（五）频率

  直流电阻与交流阻抗的含义不同，交流条件下介质损耗与频率相关，二者的测试方法和评价指标并不通用。工程上应根据实际工况，区分直流电阻测试与交流介电性能测试。

六、应用与工程意义

  绝缘体电阻率在工程中主要服务于以下三个方面。

  一是选材与设计。电缆、电机绕组、变压器、PCB 基材、电容器介质及封装材料，都需要根据工作电压和温湿度环境选择电阻率合适的绝缘材料，以控制泄漏电流、延长使用寿命。

  二是质量检验与验收。通过测量电阻率判断材料是否满足要求，是绝缘材料行业通行的质量控制手段，也是来料检验与型式试验的常见项目。

  三是老化与失效评估。跟踪绝缘材料电阻率随运行时间的变化趋势，可用于评估老化程度、预判绝缘失效风险，为检修与更换周期提供参考。

  同时也应认识到，电阻率高并不等于绝缘结构在任意工况下都安全，耐压强度（击穿电压）、爬电距离、耐电弧能力、耐热等级等指标仍需结合具体应用综合考虑。

七、总结

  电阻率是材料去除尺寸影响后的固有属性；绝缘体的电阻率很高，通常在 10⁸ Ω·m 以上，是衡量材料绝缘性能的核心指标。其数值受温度、湿度、杂质、电场与时间等因素影响，测量时需采用三电极系统配合高阻计，并在规定的预处理、电化时间与试验电压下读数，按现行标准（GB/T 31838 系列、ASTM D257 等）执行。理解绝缘体电阻率的概念、量级与测量方法，有助于在电缆、电机、电子与封装等场景中合理选材、科学质检。
